～有助于進一步減少白色家電和小型工業設備的功耗和設計工時～

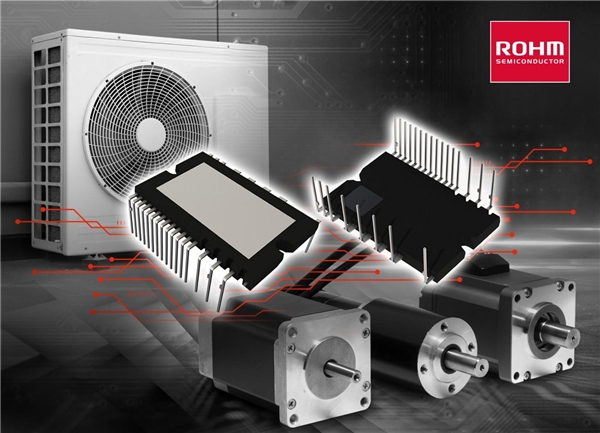

　　全球知名半導體制造商ROHM(總部位于日本京都市)新開發出四款兼具出色的降噪和低損耗特性的600V耐壓IGBT IPM*1(Intelligent Power Module)“BM6437x系列”,該系列產品可內置于空調、洗衣機等白色家電和小型工業設備(如工業用機器人用的小容量電機等)中,且非常適用于各種變頻器的功率轉換。

　　



　　近年來,隨著物聯網的普及,白色家電和工業設備的自動化進程加速,使得產品的功耗不斷增加,為了有效利用有限的地球資源和電力,對進一步降低功耗的需求不斷提高,與此同時,對于負責功率轉換工作的功率半導體之一IGBT以及配備了IGBT的模塊,也提出了進一步降低功耗的要求。

　　另一方面,在IGBT IPM的開發中,為了降低功耗通常會優先考慮低損耗,致使產品噪聲特性惡化的情況較多,這就需要改善噪聲特性。

　　在這種情況下,ROHM新開發出四款可同時降低輻射噪聲和功率損耗、并在這兩方面均實現了業內超高特性的IGBT IPM系列產品。

　　此次開發的新產品通過優化內置FRD(Fast Recovery Diode,快速恢復二極管)的軟恢復性能和內置IGBT,與普通產品相比,輻射噪聲降低6dB以上(峰值比較時),這使得削減以往所需的噪聲濾波器成為可能。此外,還配備了已實現更低損耗的最新IGBT元件,與ROHM以往產品相比,新產品的功率損耗降低了6%(fc=15kHz時),已達到業界超高水平,有助于降低各種應用設備的功耗。并且,該系列產品還顯著改善了溫度監控功能,實現了±2%(相當于2℃)的高精度,這使得削減以往高精度溫度監控器所需的外置熱敏電阻數量同樣成為可能,有助于減少元器件數量和設計工時。不僅如此,此次的新產品還新增了安裝在電路板上之后的產品識別功能,有助于防止誤裝。

　　本系列產品已于2021年1月開始暫以月產10萬個的規模投入量產(樣品價格 3,000日元/個,不含稅),可從AMEYA360、SEKORM電商平臺購買,1枚起售。

　　未來,ROHM將繼續擴充本系列產品的陣容,同時推進車載級產品的開發,助力進一步降低功耗和減少設計工時,并為解決環境保護等社會問題貢獻力量。

　　



　　



　　



　　<新產品特點>

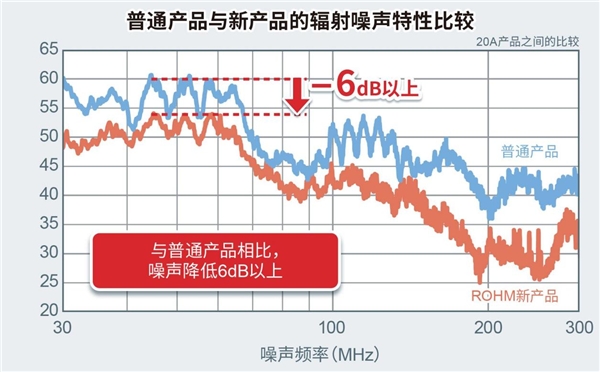

　　1. 同時實現業內出色的降噪特性和低損耗特性

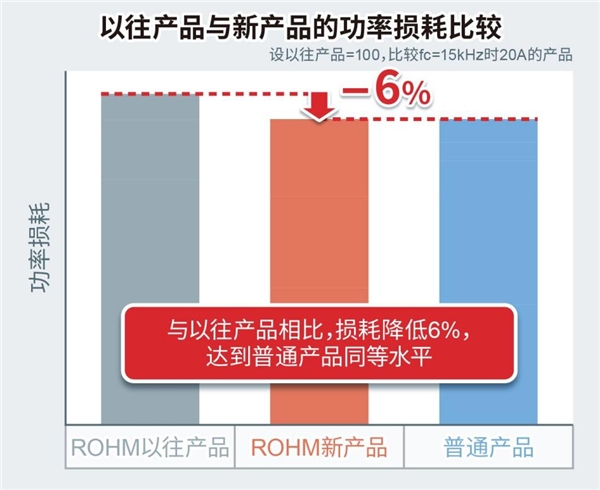

　　通過優化內置FRD的軟恢復性能和內置IGBT,使輻射噪聲比普通產品低6dB以上(比較峰值時)。其業內出色的噪聲特性,使得削減以往所需的噪聲濾波器成為可能。此外,通過內置ROHM最新的IGBT元件,降低了導通損耗和開關損耗,與以往產品相比,功率損耗降低6%(fc=15kHz時)。因其在業內具有超高特性,從而有助于降低各種設備的功耗。

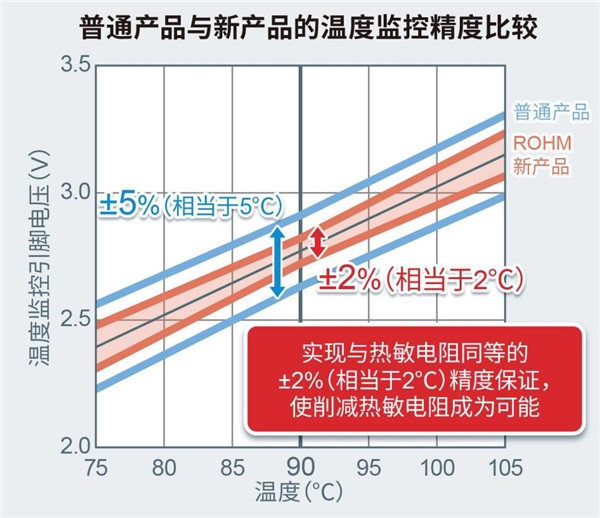

　　2. 溫度監控功能的精度顯著提高,使削減外置熱敏電阻成為可能

　　相比普通產品±5%(相當于5℃)(90℃時)的溫度監控功能保證,新產品的精度大大改善,可達到與熱敏電阻同等的保證精度±2%(相當于2℃)(同樣90℃時) 。這使得削減以往高精度溫度監控器所需的外置熱敏電阻數量成為可能,從而有助于減少元器件數量和設計工時。

　　



　　3. 具備安裝于電路板后的產品識別功能,可防止誤裝

　　作為新功能,新產品增加了產品識別功能。通常,產品名稱會印在模塑表面上,以往在電路板上安裝后很難進行確認,但是本系列新產品可以通過阻抗測量儀識別已安裝到電路板上的產品,有助于防止封裝相同的其他公司產品和電流值不同的產品誤裝。

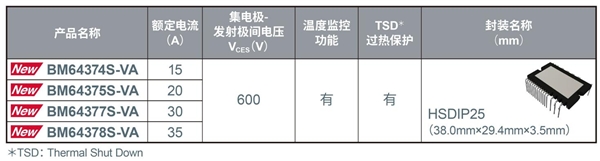

　　<產品陣容>

　　



　　<應用示例>

　　■空調、洗衣機和冰箱等白色家電用的變頻器

　　■工業機器人中的小容量電機等小型工業設備用的變頻器

　　■其他進行變頻器控制的配備壓縮機或電機的應用等

　　<術語解說>

　　*1) IGBT(Insulated Gate Bipolar Transistor,絕緣柵雙極晶體管)

　　同時具有MOSFET的高速開關特性和雙極晶體管的低導通損耗特性的功率晶體管。

　　IGBT IPM(Intelligent Power Module的縮寫)

　　配有非常適合IGBT器件的專用驅動電路,并集成了具有自我保護等功能的高性能模塊。
